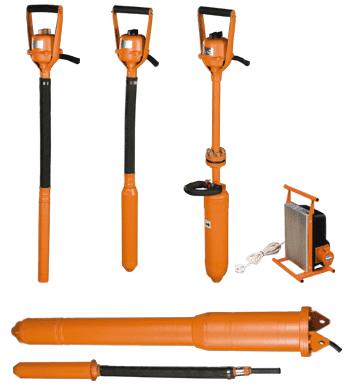

Вибраторы этого типа состоят из вибронаконечника, коробки выключателя и соединяющего их резинотканевого рукава с расположенным в нем кабелем. В герметически закрытом корпусе вибронаконечника встроен трехфазный асинхронный электродвигатель с короткозамкнутым ротором, на валу которого находятся дебалансы, при вращении которых возникает вынуждающая сила.
Для работы вибраторов используется напряжение 42 В с частотой 200 Гц. Т.к. частота питающего напряжения отлична от стандартных 50 (60) Гц, для обеспечения работы вибратора необходимо применять специальные устройства, позволяющие получить напряжение требуемой частоты. Такие устройства называются преобразователями частоты. Преобразователи частоты бывают двух видов:
Механические
Электронные
Механические преобразователи частоты первыми появились на рынке и на данный момент являются устаревшим видом преобразователей. Примером являются преобразователи ИЭ-9405 или импортные аналоги.
Электронные преобразователи частоты – это самый современный вид преобразователя частоты. Данные устройства построены на электронных компонентах, и в них полностью отсутствуют какие-либо механические узлы, что делает их ресурс практически неограниченным. Благодаря наличию системы защиты от всех возможных нештатных ситуаций преобразователи такого типа наиболее безопасны как для подключенного к нему вибратора, так и для эксплуатирующего их оператора.
Примером такого преобразователя является недавно появившийся в продуктовой линейке завода «Красный Маяк» электронный преобразователь мощностью 1,5 кВт.
